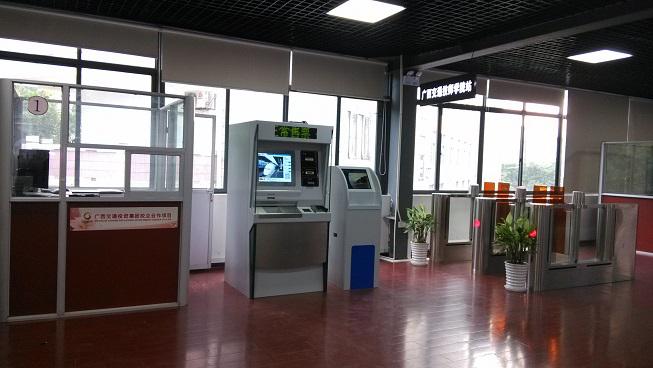

高鐵鐵路客票實訓室的建立，是基于鐵路客票系統大量專業人才缺口的國情，以及學校對專業人才培養的渴望。通過建立一套功能完善、設備先進、具有教學針對性的模擬鐵路客票系統，實現對旅客從管理、人證查驗、安檢管理、進出站驗票等日常運營管理，對于培養學生在掌握必要的客票知識水平基礎上的服務意識和實際上手操作能力，同時也為教師提供一個良好的科研平臺，有著重要意義。

鐵路自動售檢票系統實訓室AFC仿真教學實訓系統人工售票臺功能：

人工藍票售票設備主要由工控機、顯示器、藍票制票機、身份閱讀器、車票識別器、小票打印機、雙向擴音器等組成，可實現人工售票、退票、改簽等操作。                                                               主要參數：

1、顯示器不低于19寸液晶顯示器。

2、工控機：采用高性能品牌工控機，配置不低于：處理器：i3 3217U 雙核；主頻：1.8GHz；內存：4G；硬盤：120G固態硬盤；VGA*1,*6,USB*6,LAN*2，音頻*1，DC*1。

3、藍票制票機：打印方式:彩色染料升華，單色熱轉?。淮蛴∧Ｊ?單面或雙面打??；、高分辨率:300dpi(11.8點/mm)；打印速度:單色850張卡/小時單面，彩色210張卡/小時單面，140張卡/小時彩色雙面；卡片厚度：0.25—1.25mm；卡槽容量：100 張標準卡；輸出盒容量:100張；接口類型：USB與TCP-IP；內存:16MB；系統平臺:Windows；支持的卡類型：所有PVC、復合PVC卡；電源：100V-240V 電壓：50/60 Hz，1.8A，打印機：24V直流電壓，3A； 環境要求：工作溫度： 15～30 ℃ ；工作濕度： 20～70％無凝水；存放溫度： -5～70 ℃。

4、身份閱讀器：讀取購票人或取票人身份信息。供電電壓：5V；供電方式: USB接口供電；通信方式: USB；工作濕度: 0℃～50℃；相對濕度: ≤90%；諧振頻率: 13.56MHz；比特率: 106Kbit/s；天線表面磁場強度(Hmax)：≤7.5A/m(rms)；天線表面法線方向5cm處電磁場強度(Hmin)：≥1.5A/m(rms)；平均無故障工作時間(MTBF)：≥5000小時；讀卡距離: ≤5cm 。

5、車票驗證器：驗證藍卡車票的有效性，主要用于改簽與退票操作。標準讀卡距離：25mm，遠可達60mm；通訊接口： RS232串口；射頻卡和讀寫器通訊速率：106Kbps；LED指示燈：1個，綠色，指示電源。

6、小票打印機：打印憑證。打印方式：熱敏；分辨率：203DPI；打印速度：50MM/S；打印寬度：57MM；接口類型：USB。

7、雙向擴音器：用于售票員與購票人進行溝通。工作電壓：DC 12V/1A；功耗：≤5W；輸出功率：3W。

鐵路自動售檢票系統實訓室AFC仿真教學實訓系統檢票閘機參數：

高鐵拍打門檢票機是高鐵客票的一個重要組成部分，安裝在各個車站的候車區與乘車區交界處火車出站口，是旅客進站乘車、出站時的閘口，通過對車票有效性的判斷，杜絕無效車票通行，也有效控制旅客的進、出站次序。

自動檢票機的檢票應符合乘客右手持票通過的習慣。對車票有效性進行檢查，若車票檢查有效，將車票傳送至取票口，待旅客取票前行時自動開閘放行；若車票檢查無效，應將車票退回至插入口，并提示旅客車票無效，旅客需向工作人員咨詢。

驗票插口同時應只允許插入一張車票，回收裝置正在處理車票的，應在車票驗證完成后才能接受下一張車票。

所有在自動檢票機處理的交易數據，包括有效及無效車票交易數據，都應上傳到服務器。

自動檢票機主要構成有：拍打門閘機、工控板、乘客顯示器、身份識別器、票識別與傳送模塊等。

拍打門閘機采用伺服控制技術機芯，能有效保證長時間、大客流下無故障使用。伺服機芯集伺服電機、定位編碼器、伺服閉環驅動器于一體，體積小、功耗低、定位精準；具有PID自動參數調節功能以及加減速功能，調速平滑暢順；有欠壓、過壓、過載、過流、過溫以及編碼器異常保護功能；具備防夾人功能，以及運行時遇阻保護功能；模塊化設計，故障率低，整體模塊運行平穩，噪音小，適應大客流長期沖擊。

拍打門門機構運行壽命不低于1000萬次，具AS認證資質的第三方檢測機構出具的耐久性檢測報告。

拍打門閘機參數

整機尺寸：UBC-3型號：長*寬*高=1900*220*1020mm，UBC-4型號：長*寬*高=2000*200*1200mm

通道寬度：650—900mm

輸入電源：AC220V，50Hz，4A

通行能力：20—25人/min

閘門開關速度：≤0.4秒

功耗：≤400W

電機類型：直流無刷伺服電機

檢測技術：10對紅外感應器防尾隨、防夾人檢測；

外殼材質：1.5mm不銹鋼

工控板采用高性能ARM9工業控制板，S3C2440A CPU,400MHz主頻，64 MB NAND Flash、2 MB NOR Flash、64M SDRAM，7英寸真彩26萬色，800*480 數字接口液晶屏，專用擴展板插槽和安裝位置，CS8900 100M網卡，兩個標準USB接口，支持USB2.0，支持藍牙，支持8G容量U盤2通道5線全雙工制串口，IIS接口,帶雙聲道錄、放音功能。

乘客顯示屏：7寸液晶顯示屏，分辨率800*480。

身份閱讀器：讀取購票人或取票人身份信息。供電電壓：5V；供電方式: USB接口供電；通信方式: USB；工作濕度: 0℃～50℃；相對濕度: ≤90%；諧振頻率: 13.56MHz；比特率: 106Kbit/s；天線表面磁場強度(Hmax)：≤7.5A/m(rms)；天線表面法線方向5cm處電磁場強度(Hmin)：≥1.5A/m(rms)；平均無故障工作時間(MTBF)：≥5000小時；讀卡距離: ≤5cm 。

車票驗證器：驗證藍卡車票的有效性。標準讀卡距離：25mm，遠可達60mm；通訊接口： RS232串口；射頻卡和讀寫器通訊速率：106Kbps；LED指示燈：1個，綠色，指示電源。

傳送模塊：水平進卡，垂直出卡。支持票卡尺寸：54x86mm ；傳送速度：每張≤2秒；電源電壓：DC 24V2.5A，工作溫度：-10℃—60℃。

制造商具有ISO9001質量管理體系認證證書，該證書在有效期內，且本次投標的產品應在認證范圍內。

制造商具有ISO14001環境管理體系認證證書，該證書在有效期內，且本次投標的產品應在認證范圍內。

制造商具有知識產權管理體系認證證書，該證書在有效期內，且本次投標的產品在認證范圍內。
