吉安灌注樁基檢測聲測管作用

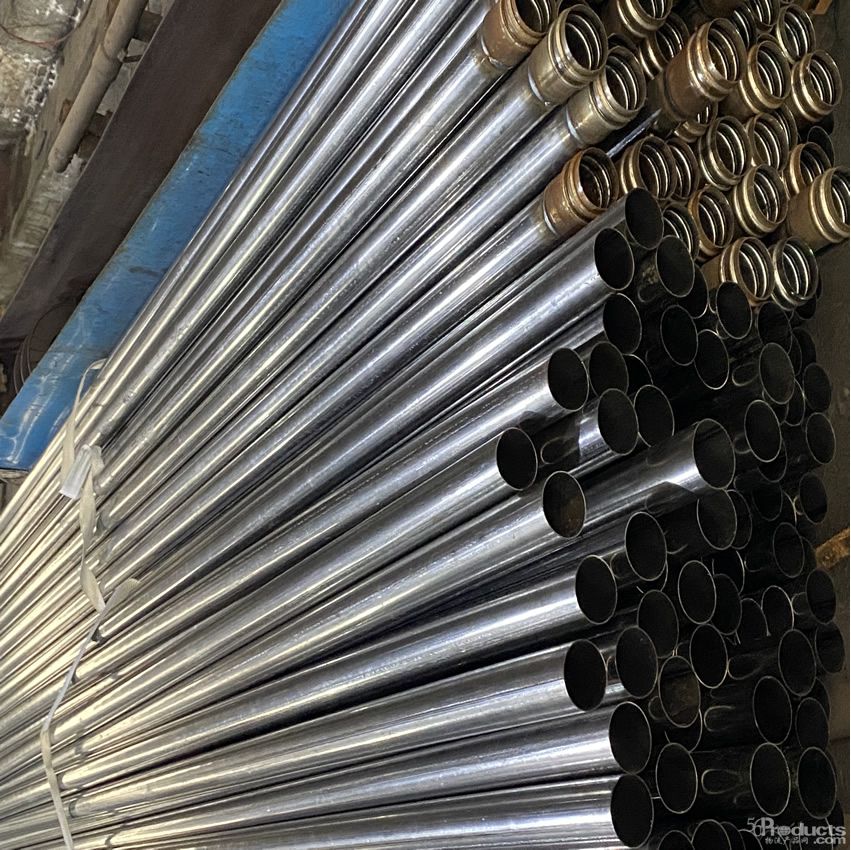

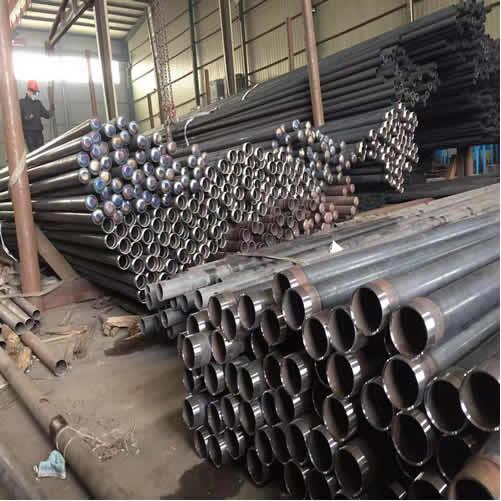

聲測管(Sonic Logging Pipe)是現不可少的聲波檢測管，利用聲測管可以檢測出一根樁的質量好壞，聲測管是灌注樁進行超聲檢測法時探頭進入樁身內部的通道。它是灌注樁超聲檢測系統的重要組成部分，它在樁內的預埋方式及其在樁的橫截面上的布置形式，將直接影響檢測結果。因此，需檢測的樁應在設計時將聲測管的布置和埋置方式標入圖紙，在施工時應嚴格控制埋置的質量，以確保檢測工作順利進行。

聲測管材質的選擇，以透聲率較大、便于安裝及費用較低為原則。

聲脈沖從發射換能器發出，通過耦合水到達水和聲測管管壁的界面，再通過管壁到達聲測管管壁與混凝土的界面，穿過混凝土后又需穿過另一聲測管的兩個界面而到達接收換能器。

因此，聲測管形成4個界面，每個界面的聲能透過系數可按下式計算：

式中：

——某界面的聲能透過系數；

——界面兩側介質的聲阻抗率

發射和接收換能器之間4個界面的總透聲系數為

聲阻抗率較低，用做聲測管具有較大的透聲率，通常可用于較小的灌注樁，在大型灌注樁中使用時應慎重，因?yàn)榇笾睆綐缎韫嘧⒋罅炕炷粒嗟乃療岵灰装l(fā)散：鑒于塑料的熱膨脹系數與混凝土的相差懸殊，混凝土凝固后塑料管因溫度下降而產生徑向和縱向收縮，有可能使之與混凝土局部脫開而造成空氣或水的夾縫，在聲通路上又增加了更多反射強烈的界面，容易造成誤判。

聲測管的直徑，通常比徑向換能器的直徑大l0mm即可，常用規格是內徑50-60mm。管子的壁厚對透聲率的影響很小，所以，原則上對管壁厚度不作限制，但從節省用鋼量的角度而言，管壁只要能承受新澆混凝土的側壓力，則越薄越省。
