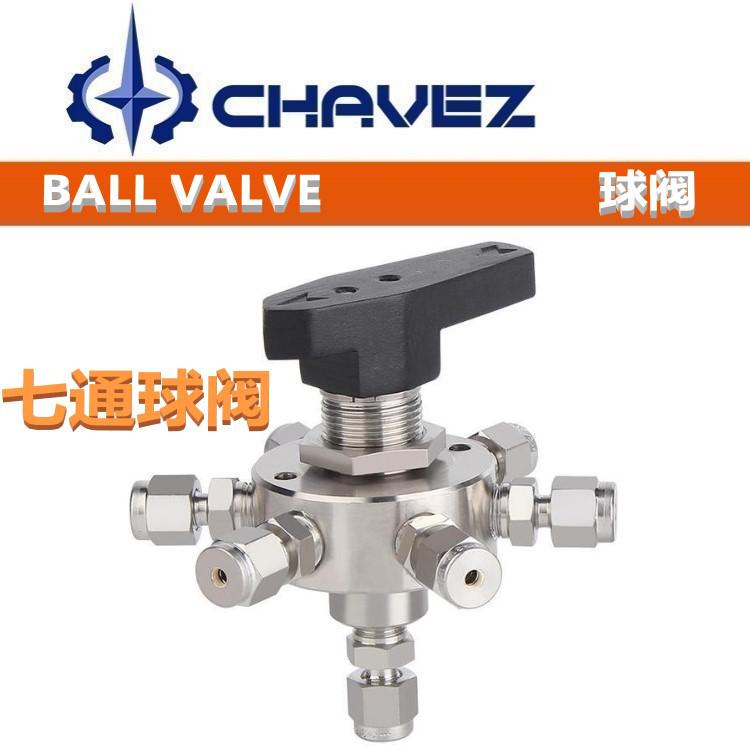

產品特點
1.最高使用壓力達 2500 psi ( 172 bar)。
2.使用溫度范圍：10°C ~ 65°C ( 50°F~ 150°F)。
3.母體采用一體式結構，有效防止泄漏。
4.手柄式轉動開關，使用時只能處于全開位置。

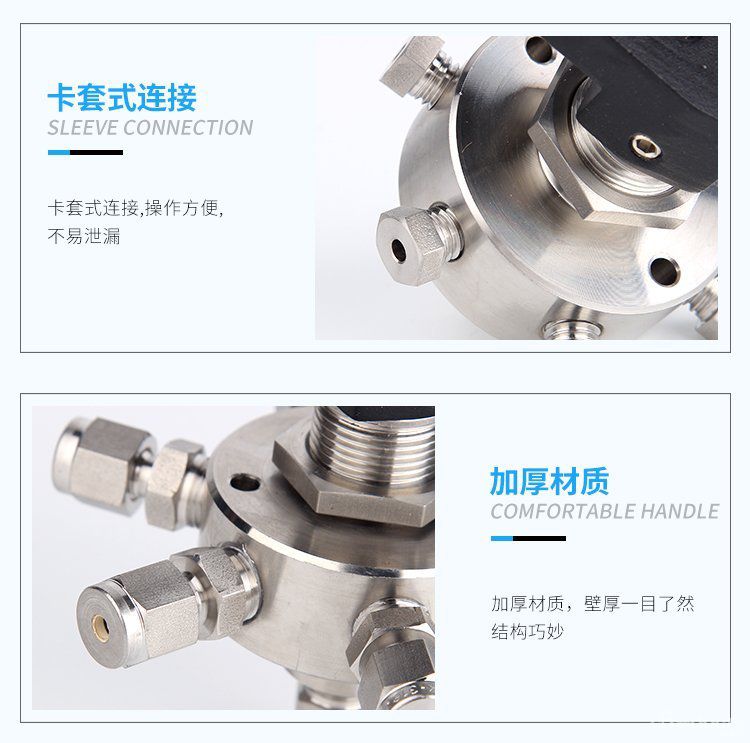

5.接口形式為：NPT螺紋、卡套、螺釘。
6.極其方便的流路設計方案，可以選擇從一個入口有選擇的轉到六個出口，或者從六個入口到一個共同出口。
7.手柄裝有定位彈簧銷，能使孔口準確定位。
8.可采用面板安裝。
9.優秀的頂部填料密封，保證密封可靠。頂部壓蓋設計，使閥門可在線調整（需要專門的調整工具）。
10.清潔符合 ASTM G93C 標準，依 CGA G-4.1 脫脂處理。
11.出廠測試條件：1000 psi 壓縮空氣 (使用壓力高于 1000 psi，應調整鎖緊螺帽，防止泄漏)。

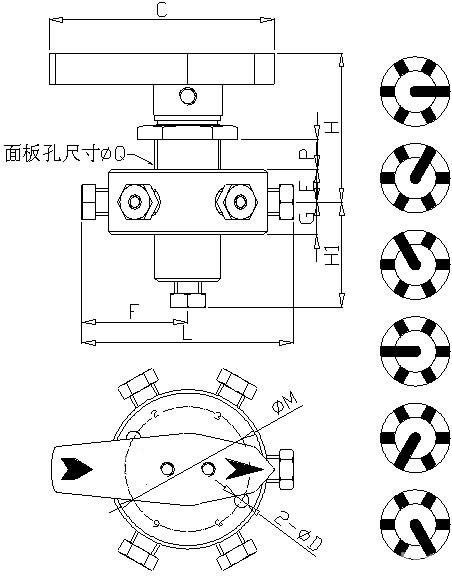

產品結構尺寸圖

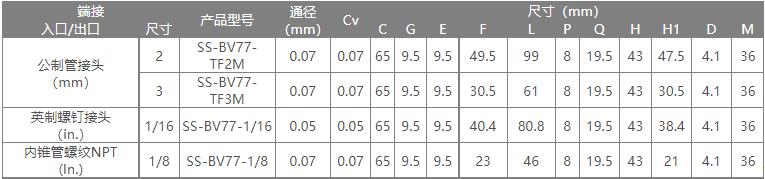

◆表中尺寸F、L、H、H1為手預緊的尺寸，僅供參考，可能有變動
◆P值為最大面板厚度
球閥的重要信息
1.儀表球閥僅適合 10℃～65℃溫度區間的交變工作溫度，以及高至 90℃的恒定工作溫度； （低溫補償型的交變工作溫度為-10℃～
65℃）
2.七通球閥的設計限于全開或全閉位置工作；
3.球閥一段時間內未進行開關操作時，初始操作扭矩會較大；
4.儀表球閥會因?yàn)榻蛔儨囟冗^大喪失其初始填料密封力；
5.在閥門使用壽命期限內可能需要進行填料調節以防止泄露，尤其是發現手柄扭矩顯著降低時更需要。
測試
七通球閥產品出廠前均 100%通過 500psig（3.4bar）氮?dú)鈮毫z測；
其余系列球閥產品出廠前均 100%通過 7MPa 氮?dú)鈮毫z測；
氧氣服務危險性
如要獲得更多有關富氧系統危險性的信息，請參閱美國CHAVEZ查韋斯氧氣系統安全技術報告，Q-CVS-030-2011；
清潔和包裝
產品出廠前均經過 100％清洗和包裝，依據查韋斯標準 Q-XCF-020-2011；
特種合金（所有系列）
可提供合金 C-276、合金 B-2、合金 400、鈦合金等材料來制造，詳情敬請來電咨詢。
安全的產品選擇
選擇產品時，必須考慮總體系統設計以保證獲得安全的、無故障的性能。功能、材料兼容性、充分的額定值、正確的安裝、使用和維護是
系統設計師和用戶的責任。
